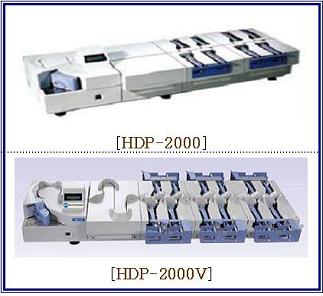

^^^▲ 투표지분류기(HDP-2000 / HDP-2000V)투표지분류기를 제작하는데 근간이 된 제작사의 모델 [HDP-2000]와 소프트웨어와 기능을 변경한 투표지분류기 [HDP-2000V]^^^

우리는 왜!
전산개표기! 투표지분류기는 제어용컴퓨터 주변기기!(8)
- 운용프로그램과 투표지분류기의 씨피유(CPU), 램(RAM, SRAM), 플레시 메모리! 그리고 인터페이스!

중앙선관위는 2002년 3월 예비비요구서를 제출하면서 개표기 도입에 필요경비를 산출하며 개표기를 하드웨어와 소프트웨어 그리고 제어용 PC 및 개표집계서버로 구분하였고 소요예산에서 다시 개표기와 제어용 PC 그리고 개표집계서버로 나눠 산출했다.

2002년 9월 개표기 구매계약서에서는 개표기는 투표지분류기와 제어용 컴퓨터가 1 : 1로 연결되는 통합체라고 규정하고 있다.

이 내용을 보면 개표기는 하드웨어인 투표지분류기와 소프트웨어인 운용프로그램을 장착한 제어용 컴퓨터로 구성된 전산개표시스템으로 전산조직에 의해 작동하는 개표기임을 규정하여 명료하게 표현했다고 보는 게 옳다 생각한다.

개표기를 구성하고 있는 투표지분류기 즉 하드웨어에 대해 살펴보면 투표지분류기가 독자적으로 독립적 기능수행이 가능한지 여부를 판단할 수 있다고 본다.

개표기 도입당시 밝힌 투표지분류기는 제작사의 모델 HDP-2000을 근간으로 투표지분류에 적합하게 소프트웨어를 개발하고 기능을 개선한 HDP-2000V이다.

투표지분류기는 투표용지의 기표부를 이미지로 스캔하여 각 후보자별로 투표지를 분류하는 기기로 주제어장치 PC 즉 제어용 컴퓨터와 연결되어 기능을 수행하며 이미지 처리 및 사용자 인터페이스는 주제어장치 즉 제어용 컴퓨터에서 처리한다.

투표지분류기는 5인 투표용지를 기준으로 할 때 분당 220매 이상 처리하고 포켓은 기본 12개를 장착하여 후보자 1인당 포켓 1개씩 배정한다면 후보자 총 11명과 미분류투표지를 처리할 수 있다.

투표지분류기는 외양상으로 호퍼부, 피딩부, 엘씨디(LCD)부, 스태커부, 브릿지부로 구분된다.

호퍼부는 투입할 투표지를 한 번에 최대 500매 장착할 수 있고 연속 장착 가능하며, 피딩부는 호퍼부에서 구동모터에 의해 투입된 투표지를 이미지 제어를 위해 이송하며 엘시디(LCD)부는 투표지 처리매수, 에러상황, 기타 기기상태를 표시한다.

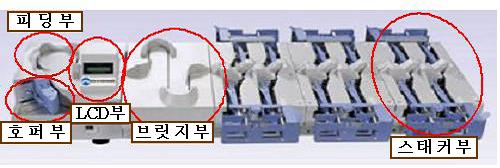

	^^^▲ 투표지분류기의 부분별 명칭투표지분류기를 겉에서 볼 때 '호퍼부, 피딩부, 엘씨디(LCD)부, 브릿지부, 스태커부' 등으로 부분별 명칭으로 부른다.^^^

브릿지부는 S자 홈으로 되어 이미지제어부를 통과할 때 인식한 투표지의 이미지를 처리할 시간동안 투표지가 일시 체류시켰다가 후보자별 분류신호에 따라 스태커부로 보낸다.

브릿지부의 S자 홈의 길이가 처리할 투표지의 최대 길이를 결정하므로 투표지분류기가 처리할 수 있는 최대 후보자 수가 이에 근거하여 산출된다.

스태커부는 이미지제어부를 통과한 투표지의 이미지를 처리하여 제어용 컴퓨터에서 보내온 신호에 따라 투표지를 분류하여 적재하는 포켓이 있는데 1스태커 당 3개의 포켓으로 총 3개의 스태커로 구성된다.

투표지분류기는 기능상으로 이미지 센서와 이미지제어부, 기기부와 기기제어부, 스태커부, 인터페이스 등으로 나눠볼 수 있다.

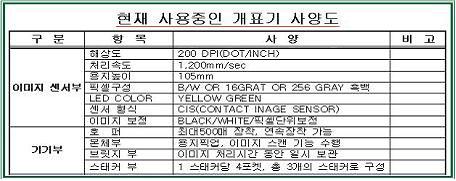

	^^^▲ 투표지분류기 사양(발췌)투표지분류기의 이미지 센서와 기기부에 관해서 보여주고 있다.^^^

투표지분류기의 호퍼부에서 투입된 투표지는 이미지를 제어하기 위해 이송되어 피딩부를 거쳐 이미지 센서가 있는 이미지제어부를 통과하게 된다.

이미지센서는 브릿지부가 시작되기 전의 지점 내부에 설치되어 있으며 그 형식은 씨.아이.에스(CIS : Contact Image Sensor)이다.

이 센서는 높이가 105㎜로 이에 따라 처리용지의 최대 폭은 105㎜가 되므로 투표용지의 규격은 이미지 센서의 높이와 브릿지부의 S자 홈의 길이에 의해 결정된다.

이미지제어부에는 씨.피.유(CPU)가 있고 플레시 메모리와 램(SRAM)이 있으며 먼저 인식된 정보를 순차적으로 먼저 제거하는 메모리(FIFO 메모리)가 내장되어 있다.

이미지제어부에는 외부 인터페이스로 이미지 관련 정보를 전송하는 스카시(SCSI) 인터페이스와 기기 제어를 위한 정보를 전송하는 사용자 인터페이스(RS)가 있다.

	^^^▲ 투표지분류기에 사용되는 인터페이스이미지를 인식하여 전송하는 스카시 인터페이스와 기기제어명령에 대해 처리하는 RS-232C와 스태커제어하는 RS-422A 인터페이스가 사용되고 있음.^^^

인터페이스는 서로 다른 두 시스템이나 장치 또는 소프트웨어 등을 서로 이어 주는 접속 장치로 투표지분류기와 제어용 컴퓨터 사이에 양방향 정보(데이터) 교환을 가능케 한다.

투표지분류기와 제어용 컴퓨터 사이의 인터페이스는 이미지를 전송하는 스카시(SCS-Ⅱ : FAST SCSI) 인터페이스와 기기제어명령에 대해 처리하는 인터페이스(RS-232C) 그리고 스태커제어를 위한 인터페이스(RS-422A)가 설치되어있다.

기기부는 호퍼부, 본체부, 브릿지부, 스태커부로 구성되는데 투표지를 투입하여 이미지 센서를 통과시키면 이미지를 제어하는 기능을 본체부에서 수행하게 된다.

기기제어부는 투표지 투입 및 이송부인 호퍼부와 피딩부를 포함하여 엘씨디(LCD) 표시부까지로 투표지 처리매수를 보여주고 에러상황과 기타 기기상태를 표시한다.

기기제어부에는 씨.피.유(CPU)가 있고 플레시 메모리와 램(SRAM)이 있고 투표지분류기와 제어용 컴퓨터 사이의 정보교환을 위한 외부 인터페이스(RS)가 있으며 엘씨디(LCD) 표시부가 내장되어 있다.

스태커부에는 이미지제어부를 통과한 투표지를 적재하는 포켓 4개를 장착하는데 투표지분류기에는 3개의 스태커가 기본이므로 12개의 포켓이 장착되어 있다.

스태커부에는 씨.피.유(CPU)가 있고 플레시 메모리와 램(RAM)이 내장되어 있다.

투표지분류기의 동작환경에 대해 입력전원은 AC 220V / 3A, 동작온도는 0℃ ~ -45℃, 동작습도는 5%RH ~ 90%RH에 결로 없을 것, 보관온도는 -20℃ ~ -70℃, 그리고 보관습도는 5%RH ~ 90%RH에 결로 없을 것을 조건으로 하고 있다.

	^^^▲ 투표지분류기에 내장된 CPU, 램, 메모리 현황투표지분류기의 이미지제어부 / 기기제어부 / 스태커부에 씨피유(CPU), 메모리(RAM, SRAM), 플레시 메모리가 내장되어 있음을 표로 보여줌.^^^

제어용 컴퓨터와 1 : 1로 연결되어 개표기를 구성하는 투표지분류기(하드웨어)의 사양을 보면 이미지제어부, 기기제어부, 스태커부에는 씨피유(CPU)와 기억장치인 램(RAM 혹은 SRAM), 플레시 메모리 등이 내장되어 있다.

운용프로그램은 제어용 컴퓨터에 장착되어 있고 개표기를 구성하는 장비인 제어용 컴퓨터와 투표지분류기 그리고 프린터는 인터페이스로 연결된다.

전산개표시스템이 통합체로 가동하기 위해서는 개표기를 구성하는 장비가 정상 연결된 상태에서 제어용 컴퓨터를 부팅하면 장착된 운용프로그램이 투표지분류기와 프린터의 램(RAM)에 깔려 작동이 가능해진다.

따라서 제어용 컴퓨터 즉 계표용 전산조직에 연결된 주변기기로 투표지분류기와 프린터가 통합체로 구동하게 됨을 부인할 수 없을 것이다.

그리고 이미지제어부에는 이미지센서가 있어 투표지의 이미지를 인식하여 제어용컴퓨터로 전송하는데 여기서 판독하는 과정에 대해서는 현재 주장과 도입당시 내용에 약간의 차이가 있다고 판단되는데 이에 대해서는 추후 살펴보기로 한다.
